ما هي المخططات المنفذة (As-Built Drawings) في أعمال البناء؟
المخططات المنفذة (As-Built Drawings)، وتسمى أيضاً مخططات السجل (Record Drawings)، هي المجموعة النهائية من المخططات التي تُظهر الأعمال كما نُفذت فعلاً بما فيها كل تغيير جرى أثناء التنفيذ. تحدّث مخططات التصميم بالأبعاد والمسارات والمواقع الفعلية، وتُسلَّم للمالك عند إنجاز المشروع.
ما معنى As-Built في المقاولات؟
كثيراً ما تختلف الأعمال أثناء التنفيذ عن التصميم الأصلي: يتغير مسار مجرى هواء حول جسر، أو يتحرك جدار، أو يأخذ كابل مساراً آخر. وتسجل المخططات المنفذة هذه الاختلافات ليعرف المالك وفرق الصيانة ما هو موجود فعلاً في المبنى. وهي مهمة خصوصاً للخدمات المخفية التي يصعب العثور عليها لاحقاً.
الغرض من المخططات المنفذة
تدعم المبنى طوال عمره:
- تستخدمها فرق التشغيل والصيانة لإيجاد المعدات والصمامات والكابلات والمواسير.
- تبدأ التعديلات والتجهيزات المستقبلية من معلومات دقيقة.
- هي في الغالب مطلب تعاقدي للاستلام أو الدفعة النهائية.
كيف تُعدّ المخططات المنفذة
تُحدَّث المخططات الجيدة طوال المشروع لا في نهايته:
- احتفظ بمجموعة معلّمة في الموقع (علامات حمراء) وسجّل التغييرات فور حدوثها مع التعليمات أو طلب المعلومات الذي سبّبها.
- حدّث المخططات من العلامات الحمراء وفق معيار CAD أو BIM للمشروع.
- راجع المسودات على الطبيعة ثم قدّمها للاستشاري للمراجعة.
- أصدر المجموعة النهائية المعتمدة بمراجعاتها للمالك بالصيغة التي يطلبها العقد.
الفرق بين المخططات المنفذة والمخططات التنفيذية
المخططات التنفيذية (Shop Drawings) تُعد قبل التنفيذ لتبيّن كيف سيبني المقاول عنصراً أو يصنّعه، وتُقدَّم للاعتماد. أما المخططات المنفذة فتُعد أثناء التنفيذ أو بعده لتبيّن ما نُفذ فعلاً. المخطط التنفيذي يقول ما سيُفعل، والمنفذ يقول ما فُعل.
المخططات المنفذة في مشاريع الخليج
تشترط معظم عقود الخليج أن يقدم المقاول المخططات المنفذة وكتيبات التشغيل والصيانة قبل الاستلام أو الإنجاز النهائي، وكثير منها يربط جزءاً من الدفعة النهائية أو الإفراج عن المحتجزات بها. وتحدد المواصفات الصيغة وعدد النسخ وهل يلزم نموذج BIM منفذ.
كيف يدعم أركان المخططات المنفذة
لا ينتج أركان مخططات منفذة. لكنه يساعدك على إبقاء المعلومات التي تغذيها منظمة ومضبوطة.

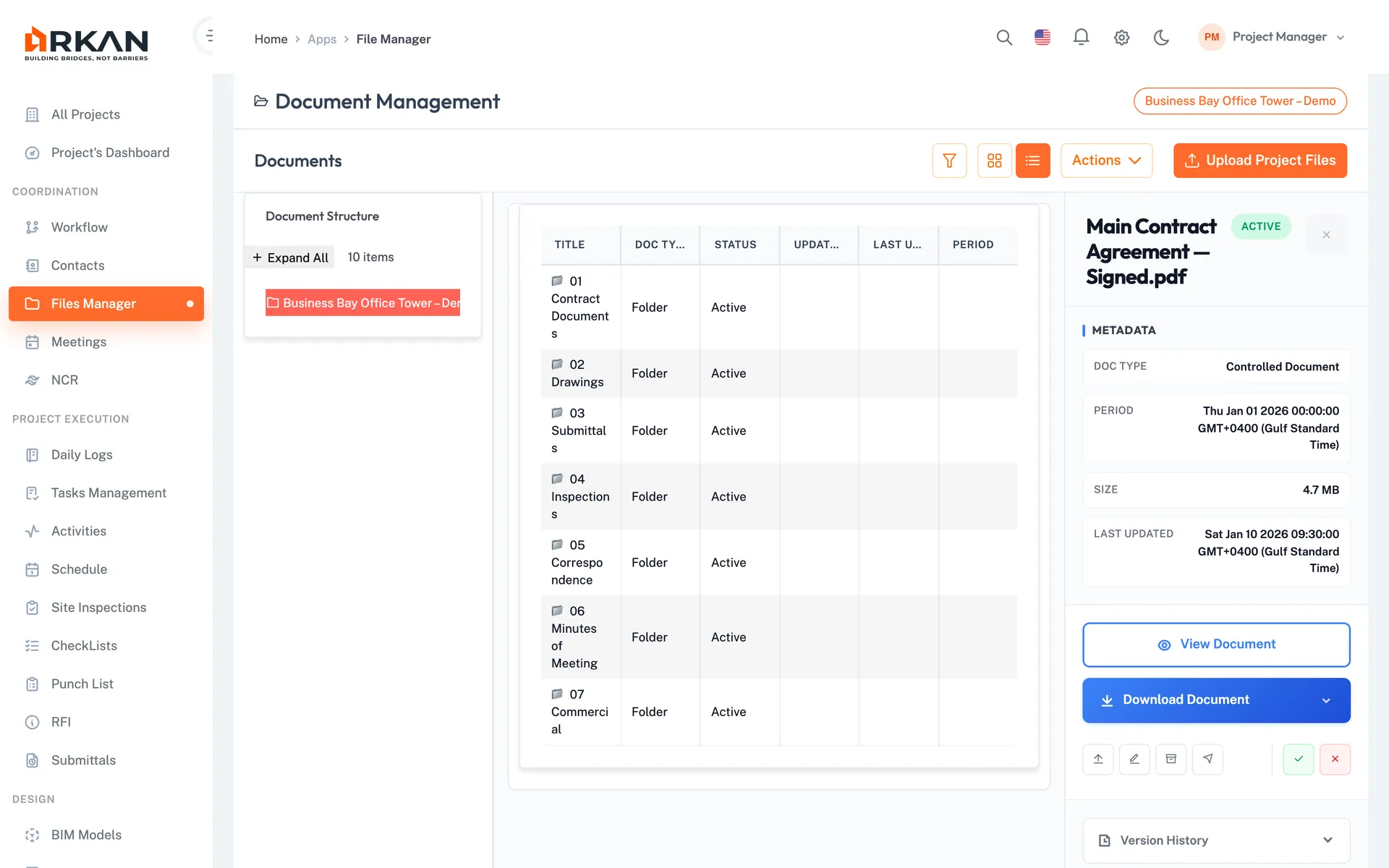

- تخزين المخططات في شجرة مجلدات مع بيانات وصفية وصلاحيات رؤية وسجل إصدارات، وتحتفظ المستندات المضبوطة بسجل تدقيق.
- تثبيت الملاحظات والأسئلة على المخططات بالدبابيس الذكية وربط طلبات المعلومات بالمخطط المعني.
- حفظ التعليمات وطلبات المعلومات والموافقات التي تفسر كل تغيير في سجل المشروع نفسه.
- تسليم المجموعة النهائية المضبوطة من هيكل مستندات المشروع.
أسئلة شائعة
ما الفرق بين As-Built وRecord Drawings؟
يعنيان الشيء نفسه في معظم السياقات. As-Built أكثر شيوعاً في الخليج وRecord Drawings شائع في بعض المعايير والعقود. راجع نص العقد لمعرفة المخرج المطلوب بدقة.
من يعدّ المخططات المنفذة؟
يعدّها المقاول، غالباً بمدخلات من المقاولين من الباطن لحزمهم، ويراجعها الاستشاري. وأحياناً يوفر المساح معلومات المسح المنفذ.
متى تبدأ المخططات المنفذة؟
من بداية التنفيذ. تحديث العلامات الحمراء مع تقدم العمل أسهل وأدق بكثير من إعادة بناء التغييرات في النهاية.
هل المخططات المنفذة هي المخططات التنفيذية؟
لا. المخططات التنفيذية تبيّن تفصيل التنفيذ المقترح قبل العمل ويعتمدها الاستشاري، أما المنفذة فتبيّن الحالة النهائية المركبة.
